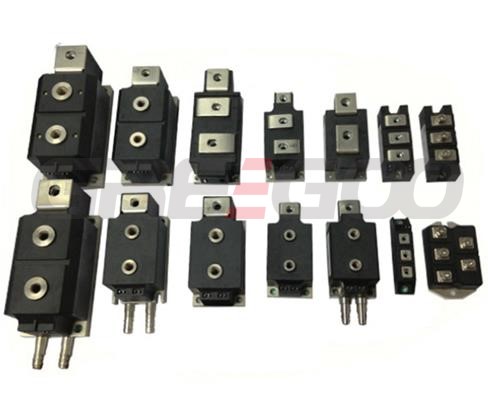

Dual thyristor modules
Features
1.Isolated mounting base,2500V-
2.International standard package
3.Pressure contact technology with increased power cycling capability
4.Air-cooling for up to 350A. for over 400A , air-cooling or water-cooling
5.Simple mounting and easy maintenance
6.Space and weight saving
Typical Application
1.AC/DC Motor drives
2.Various rectifiers
3.Heater controls
4.Lighting controls
5.Contactless switches
6.Soft start AC motor control
7.(TSC)SVC
8.Welding power supply
9.DC supply for PWM inverter
10.Battery DC chargers or dischargers
11.UPS
Type | VDRM | IT(AV)@Tc | ITSM | I2t | dv/dt | di/dt | IDRM | IGT | VGT | IH | VTM@ITM | VTO | rT | Rjc | Tjm | Viso | ||
VRRM | IRRM | |||||||||||||||||
10ms | 125°C | 25°C | 125°C | |||||||||||||||
V | A | °C | kA | kA2s | V/μs | A/μs | mA | mA | V | mA | V | A | V | mΩ | °C/W | °C | V(A.C) | |
MTx26 | 600-1800 | 26 | 85 | 0.65 | 2.1 | 800 | 50 | 8 | 100 | 2.5 | 120 | 1.69 | 80 | 0.85 | 9.68 | 0.95 | 125 | 2500 |
MTx40 | 600-1800 | 40 | 85 | 1.15 | 6.6 | 800 | 50 | 8 | 100 | 2.5 | 120 | 1.6 | 120 | 0.85 | 5.57 | 0.65 | 125 | 2500 |
MTx55 | 600-1800 | 55 | 85 | 1.5 | 11.3 | 800 | 50 | 8 | 100 | 2.5 | 120 | 1.5 | 170 | 0.85 | 3.47 | 0.53 | 125 | 2500 |
MTx70 | 600-1800 | 70 | 85 | 1.7 | 14.5 | 800 | 50 | 10 | 100 | 2.5 | 120 | 1.48 | 210 | 0.8 | 2.64 | 0.41 | 125 | 2500 |
MTx90 | 600-1800 | 90 | 85 | 2.25 | 25 | 800 | 50 | 10 | 100 | 2.5 | 120 | 1.7 | 270 | 0.8 | 3.01 | 0.28 | 125 | 2500 |
MTx110 | 600-1800 | 110 | 85 | 2.8 | 39 | 800 | 100 | 12 | 100 | 2.5 | 120 | 1.69 | 330 | 0.8 | 2.29 | 0.25 | 125 | 2500 |
MTx135 | 600-1800 | 135 | 85 | 3.6 | 65 | 800 | 100 | 15 | 150 | 2.5 | 150 | 1.75 | 410 | 0.8 | 2.85 | 0.2 | 125 | 2500 |
MTx160 | 600-1800 | 160 | 85 | 6 | 180 | 800 | 100 | 15 | 150 | 2.5 | 150 | 1.7 | 480 | 0.8 | 1.69 | 0.17 | 125 | 2500 |
MTx182 | 600-1800 | 182 | 85 | 7 | 245 | 800 | 100 | 20 | 150 | 2.5 | 150 | 1.62 | 550 | 0.8 | 1.26 | 0.16 | 125 | 2500 |
MTx200 | 600-1800 | 200 | 85 | 8 | 320 | 800 | 100 | 25 | 180 | 2.5 | 180 | 1.65 | 600 | 0.8 | 1.27 | 0.14 | 125 | 2500 |
MTx250 | 600-1800 | 250 | 85 | 9 | 405 | 800 | 100 | 25 | 180 | 2.5 | 180 | 1.57 | 750 | 0.8 | 0.85 | 0.12 | 125 | 2500 |
MTx285 | 600-1800 | 285 | 85 | 9.1 | 414 | 800 | 100 | 25 | 180 | 2.5 | 180 | 1.45 | 750 | 0.8 | 0.53 | 0.12 | 125 | 2500 |
MTx300 | 600-1800 | 300 | 85 | 9.2 | 423 | 800 | 100 | 35 | 180 | 2.5 | 180 | 1.58 | 900 | 0.8 | 0.72 | 0.1 | 125 | 2500 |
MTx350 | 600-1800 | 350 | 85 | 11 | 605 | 800 | 100 | 35 | 180 | 2.5 | 180 | 1.45 | 1050 | 0.95 | 0.36 | 0.09 | 125 | 2500 |
MTx400 | 600-1800 | 400 | 85 | 12.5 | 781 | 800 | 100 | 35 | 200 | 3 | 200 | 1.52 | 1200 | 0.8 | 0.49 | 0.08 | 125 | 2500 |
MTx500 | 600-1800 | 500 | 85 | 14.5 | 1051 | 800 | 100 | 35 | 200 | 3 | 200 | 1.44 | 1500 | 0.8 | 0.34 | 0.065 | 125 | 2500 |
MTx570 | 600-1800 | 570 | 85 | 15 | 1125 | 800 | 100 | 35 | 200 | 3 | 200 | 1.45 | 1600 | 0.8 | 0.2 | 0.065 | 125 | 2500 |
MTx600 | 600-1800 | 600 | 85 | 16 | 1280 | 800 | 100 | 45 | 200 | 3 | 200 | 1.45 | 1800 | 0.8 | 0.28 | 0.054 | 125 | 2500 |
MTx800 | 600-1800 | 800 | 85 | 22 | 2420 | 800 | 100 | 45 | 200 | 3 | 200 | 1.86 | 2400 | 0.8 | 0.2 | 0.042 | 125 | 2500 |
MTx1000 | 600-1800 | 1000 | 85 | 28 | 3920 | 800 | 100 | 55 | 200 | 3 | 200 | 1.96 | 3000 | 0.8 | 0.15 | 0.034 | 125 | 2500 |
MTx1200 | 600-1800 | 1200 | 85 | 34 | 5780 | 800 | 100 | 55 | 200 | 3 | 200 | 1.76 | 3000 | 0.8 | 0.09 | 0.031 | 125 | 2500 |
MTx26 | 1900-2500 | 26 | 85 | 0.65 | 2.1 | 800 | 50 | 10 | 100 | 2.5 | 150 | 1.82 | 80 | 0.85 | 9.68 | 0.95 | 125 | 3000 |
MTx40 | 1900-2500 | 40 | 85 | 1.15 | 6.6 | 800 | 50 | 10 | 100 | 2.5 | 150 | 1.85 | 120 | 0.85 | 5.57 | 0.65 | 125 | 3000 |
MTx55 | 1900-2500 | 55 | 85 | 1.5 | 11.3 | 800 | 50 | 10 | 100 | 2.5 | 150 | 1.96 | 170 | 0.85 | 4.8 | 0.49 | 125 | 3000 |
MTx70 | 1900-2500 | 70 | 85 | 1.7 | 14.5 | 800 | 50 | 12 | 100 | 2.5 | 150 | 1.93 | 210 | 0.85 | 3.5 | 0.39 | 125 | 3000 |
MTx90 | 1900-2500 | 90 | 85 | 2.25 | 25 | 800 | 100 | 12 | 100 | 2.5 | 150 | 2.12 | 270 | 0.85 | 3.26 | 0.28 | 125 | 3000 |
MTx110 | 1900-2500 | 110 | 85 | 2.8 | 39 | 800 | 100 | 15 | 100 | 2.5 | 150 | 1.95 | 330 | 0.85 | 2.25 | 0.25 | 125 | 3000 |
MTx135 | 1900-2500 | 135 | 85 | 3.6 | 65 | 800 | 100 | 25 | 150 | 2.5 | 150 | 1.96 | 410 | 0.85 | 1.91 | 0.2 | 125 | 3000 |
MTx160 | 1900-2500 | 160 | 85 | 6 | 180 | 800 | 100 | 25 | 150 | 2.5 | 150 | 1.9 | 480 | 0.85 | 1.53 | 0.17 | 125 | 3000 |
MTx182 | 1900-2500 | 182 | 85 | 7 | 245 | 800 | 100 | 25 | 150 | 2.5 | 150 | 1.84 | 550 | 0.85 | 1.21 | 0.16 | 125 | 3000 |
MTx200 | 1900-2500 | 200 | 85 | 8 | 320 | 800 | 100 | 35 | 180 | 2.5 | 150 | 1.9 | 600 | 0.85 | 1.14 | 0.14 | 125 | 3000 |
NTx250 | 1900-2500 | 250 | 85 | 9 | 405 | 800 | 100 | 35 | 180 | 2.5 | 150 | 1.73 | 750 | 0.85 | 0.8 | 0.12 | 125 | 3000 |
MTx300 | 1900-2500 | 300 | 85 | 9.2 | 423 | 800 | 100 | 45 | 180 | 2.5 | 150 | 1.68 | 900 | 0.85 | 0.65 | 0.1 | 125 | 3000 |
MTx350 | 1900-2500 | 350 | 85 | 11 | 605 | 800 | 100 | 45 | 180 | 2.5 | 150 | 1.89 | 1050 | 0.84 | 0.5 | 0.09 | 125 | 3000 |
MTx400 | 1900-2500 | 400 | 85 | 12.5 | 781 | 800 | 100 | 45 | 200 | 3 | 200 | 1.94 | 1200 | 0.83 | 0.42 | 0.08 | 125 | 3000 |
MTx500 | 1900-2500 | 500 | 85 | 14.5 | 1051 | 800 | 100 | 45 | 200 | 3 | 200 | 1.92 | 1500 | 0.85 | 0.39 | 0.06 | 125 | 3000 |
MTx600 | 1900-2500 | 600 | 85 | 16 | 1280 | 800 | 100 | 50 | 200 | 3 | 200 | 1.8 | 1800 | 0.88 | 0.24 | 0.054 | 125 | 3000 |
MTx110 | 2600-3600 | 110 | 85 | 2.8 | 39 | 800 | 100 | 18 | 100 | 2.5 | 150 | 2.68 | 330 | 1.15 | 2.88 | 0.19 | 125 | 3600 |
MTx135 | 2600-3600 | 135 | 85 | 3.6 | 65 | 800 | 100 | 25 | 150 | 2.5 | 150 | 2.35 | 410 | 0.94 | 2.4 | 0.17 | 125 | 3600 |
MTx200 | 2600-3600 | 200 | 85 | 8 | 320 | 800 | 100 | 35 | 180 | 2.5 | 150 | 2.55 | 600 | 0.96 | 1.3 | 0.12 | 125 | 3600 |
MTx250 | 2600-3600 | 250 | 85 | 9 | 405 | 800 | 100 | 35 | 180 | 2.5 | 150 | 2.63 | 750 | 0.91 | 0.9 | 0.11 | 125 | 3600 |
MTx300 | 2600-3600 | 300 | 85 | 9.2 | 423 | 800 | 100 | 50 | 180 | 2.5 | 150 | 2.45 | 900 | 0.93 | 1 | 8 | 125 | 3600 |
MTx400 | 2600-3600 | 400 | 85 | 12.5 | 781 | 800 | 100 | 50 | 200 | 3 | 200 | 2.35 | 1200 | 0.98 | 0.88 | 0.054 | 125 | 3600 |
*MTx400 | 600-1800 | 400 | 55 | 12.5 | 781 | 800 | 100 | 35 | 200 | 3 | 200 | 1.9 | 1200 | 0.8 | 0.8 | 0.11 | 125 | 250 |
*MTx500 | 600-1800 | 500 | 55 | 14.5 | 1051 | 800 | 100 | 35 | 200 | 3 | 200 | 1.9 | 1500 | 0.8 | 0.64 | 0.087 | 125 | 2500 |
*MTx600 | 600-1800 | 600 | 55 | 16 | 1280 | 800 | 100 | 45 | `200 | 3 | 200 | 1.9 | 1800 | 0.8 | 0.53 | 0.073 | 125 | 2500 |
*MTx800 | 600-1800 | 800 | 55 | 22 | 2420 | 800 | 100 | 45 | 200 | 3 | 200 | 1.95 | 2400 | 0.8 | 0.42 | 0.054 | 125 | 2500 |
*MTx1000 | 600-1800 | 1000 | 55 | 28 | 3920 | 800 | 100 | 55 | 200 | 3 | 200 | 1.95 | 3000 | 0.81 | 0.21 | 0.052 | 125 | 2500 |
*MTx400 | 1900-2500 | 400 | 55 | 12.5 | 781 | 800 | 100 | 45 | 200 | 3 | 200 | 2.18 | 1200 | 0.82 | 0.79 | 0.11 | 125 | 3000 |
*MTx500 | 1900-2500 | 500 | 55 | 14.5 | 1051 | 800 | 100 | 45 | 200 | 3 | 200 | 2.15 | 1500 | 0.87 | 0.78 | 0.073 | 125 | 3000 |
*MTx600 | 1900-2500 | 600 | 55 | 16 | 1280 | 800 | 100 | 50 | 200 | 3 | 200 | 2.15 | 1800 | 0.89 | 0.83 | 0.054 | 125 | 3000 |
*MTx800 | 1900-2500 | 800 | 55 | 22 | 2420 | 800 | 100 | 50 | 200 | 3 | 200 | 2.35 | 2400 | 0.88 | 0.47 | 0.048 | 125 | 3000 |
*MTx400 | 2600-3600 | 400 | 55 | 12.5 | 781 | 800 | 100 | 50 | 200 | 3 | 200 | 2.85 | 1200 | 1.12 | 1.25 | 0.073 | 125 | 3600 |
*MTx500 | 2600-3600 | 500 | 55 | 14.5 | 1051 | 800 | 100 | 50 | 200 | 3 | 200 | 2.95 | 1500 | 1.09 | 1.19 | 0.054 | 125 | 3600 |
*MTx600 | 2600-3600 | 600 | 55 | 16 | 1280 | 800 | 100 | 55 | 200 | 3 | 200 | 2.95 | 1800 | 1.02 | 0.95 | 0.048 | 125 | 3600 |

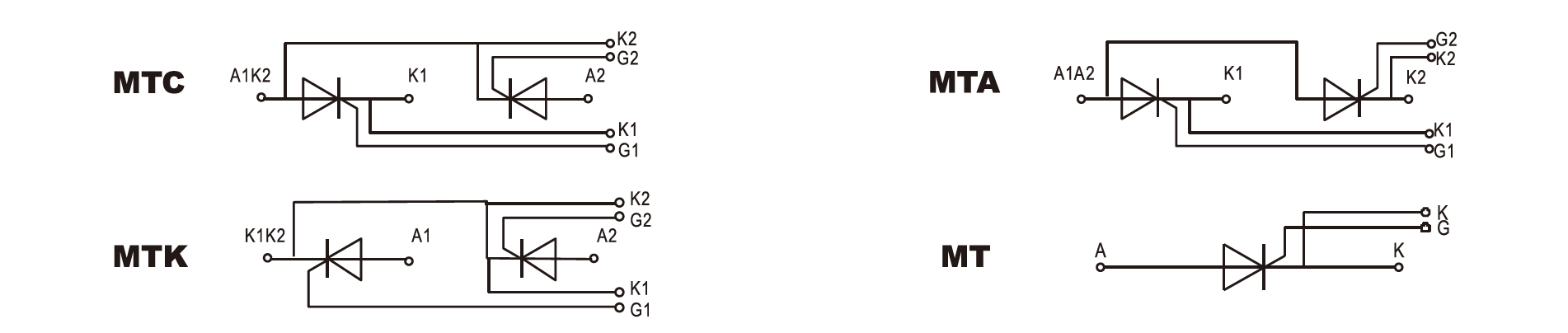

1. MTx shows any type of MTC/MTA/MTK/MT
2. * Water-cooling thyristor modules
Note:
1.All dataes apply to a single thyristor.
2.All values are for Tj=Tjm ,unless stated otherwise.
3.VTO:Threshold rT:Slope resistance
The dataes are used to calculate conduction loss of device and heatsink at Tjm.
